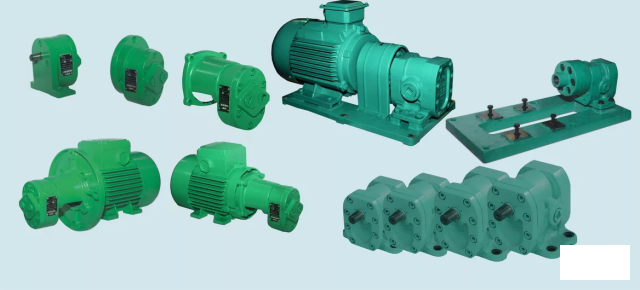

Шестеренные насосы НМШ, Ш, БГ

НМШ, Ш — горизонтальные насосные агрегаты на базе шестеренных насосов типов НМШ и Ш, предназначены для перекачивания нефтепродуктов: масла (в том числе и отработанного), мазута, нефти температурой до +70°С и дизельного топлива с температурой до +40°С, вязкостью до 2250 сСт. Насос НМШГ 8–25 имеет рубашку обогрева (охлаждения) и может перекачивать жидкости с температурой до +150°С. Высота всасывания - до 4,5...5 метров.
Насосы типа НМШ и Ш имеют встроенный предохранительный (перепускной) клапан, позволяющий отрегулировать в условиях эксплуатации максимальное рабочее давление, создаваемое насосом.
Материал деталей проточной части — чугун (не обозначается), бронза (Б).
Уплотнение вала — торцовое.
Возможна комплектация взрывозащищенными электродвигателями.

Расшифровка обозначения марки на примере насоса НМШ 2-40-1,6/16(Б)-5:
- «НМШ» - насос масляный шестеренный,
- «2» - подача 2 литра на 100 оборотов,
- «40» - наибольшее давление насоса, которое он может развить,
- «1,6» - реальная производительность насоса в м3/час,
- «16» - реальное давление насоса в атм,
- «Б» - проточная часть из бронзы (из чугуна - не обозначается)
- «-5» или «-10» общепромышленный электродвигатель минимальной или максимальной мощности для насоса данной марки,
- «-1» или «-11» - взрывозащищенный электродвигатель минимальной и максимальной мощности для насоса данной марки.

C 2017 новая маркировка насосов (добавляется «хвост»):
НМШ 2-40-1,6/16(Б)-ТВ3-Р1-Ф-Е У2
- «ТВ1» - тип уплотнения и его производитель (цифра): «Т» - одинарное торцевое уплотнение, «ТВ» - одинарное торцевое уплотнение с вспомогательным уплотнением, «ТД» - двойное торцевое уплотнение,
«ТТ» - двойное торцевое уплотнение по схеме «тандем», «С» - сальниковое уплотнение
«1» - ГМС Лмивгидромаш, «2» - Burgman, «3» - Унихимтек, «4» ТРЭМ Инжиниринг, «5» - Герметика, «6» John Crane, «7» - Аессил, «8» - НПК «МегаТехКом».
- «Р1»- метериал РТИ: «Р1» - резина 3826, «Р2» - резина ИРП-1314, «Р3» - резина СБ-26, «Р4» - другие марки резины
- «Ф» - материал подшипников скольжения: «Б1» - бронза О5Ц5С5, «Б2» - бронза О5С25, «Ф» - алюминий с металлофторопластовым вкладышем, «Гр» - материал на основе углеграфита, «Ю» - спав В96Ц1Т1.
- «Е» - взрывобезопасное исполнение
- «У» - климатическое исполнение по ГОСТ 15150-69
- «2» - категория размещения по ГОСТ 15150-69

Новое окончание насосов в стандартном исполнении:
- до +70С: ТВ3-Р1-Ф
- до +150С: ТВ3-Р2-Б1
- до +250С: ТВ1-Р3-Гр

Новое обозначение стандартных насосов ШМШГ, НМШ 12-25, НМШ 32-10, Ш3,2-25:
- НМШГ 8/25-6,3/10-ТВ3-Р1-Б1
- НМШГ 20/25-14/10-ТВ3-Р1-Б1
- НМШ 32/10-18/6-ТВ3-Р1
- НМШ 3,2/25-1,6/16К-ТВ3-Р1-Б1
